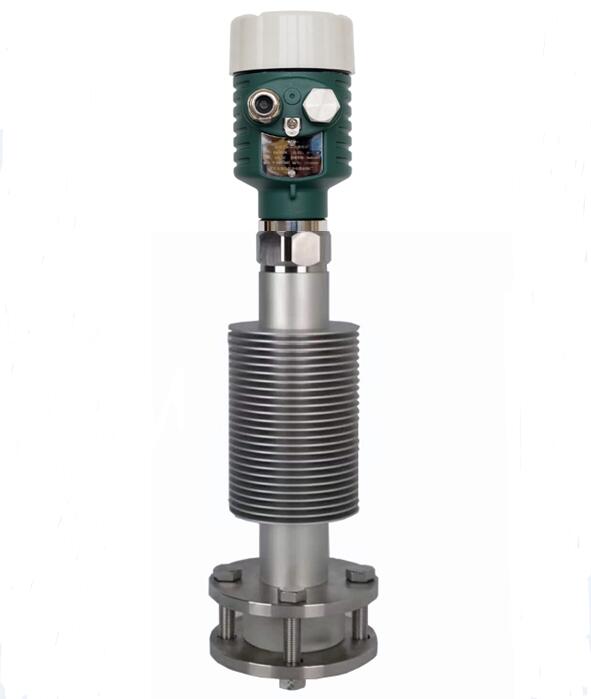

測量原理
棒式高頻雷達物位計通過天線系統發射并接收能量很低的很短的微波脈沖。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保較短時間內穩定和準確的測量。
即使工況比較復雜的情況下，存在虛假回波，用微處理技術和調試軟件也可以準確的分析出物位的回波。
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
應用介紹：
智能系列雷達物位計適用于對液體、漿料、顆粒料及塊料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、 非 金屬容器或管道內，對人體及環境均無害。
適用介質：液體，微腐蝕性液體
應 用：污水液位測量；
揮發性小的酸堿液位測量；
漿料料位測量；
防爆認證：Exia IIC T6 Ga/ Exd ia IIC T6 Gb
測量范圍：20m
天 線：棒式天線（PP/PTFE）
頻 率：6 GHz
過程溫度：（-40～130）℃
測量精度：±10mm
過程壓力：（-0.1～0.3）MPa
信號輸出：（4～20）mA/HART
現場顯示：四位LCD可編程
電 源：兩線制（DC24V）
四線制（DC24V/AC220V）
重 復 性：± 1mm
外 殼：鋁/ 塑料
過程連接：法蘭（選配）/螺紋
