多點熱電偶適用于生產現場存在溫度梯度不顯著，須同時測量多個位置或位置的多處測量。廣泛應用于大化肥合成塔、存儲罐等裝置中。
多點熱電偶主要技術參數
電氣出口：M27X2，NPT3/4
熱響時間：≤8S
偶絲直徑：Φ3
防護等級：IP65
多點熱電偶型號及規格
型 號 | 分 度 號 | 測溫范圍℃ | 測溫點數 | 保護管材料 |
WRN-230D | K | 0-1000 | 2-12 | GH3030 |
0-800 | 1Ci18Ni9Ni |
WRE-230D | E | 0-600 | 1Ci18Ni9Ni |
WRN-430D | K | 0-1000 | GH3030 |
0-800 | 1Ci18Ni9Ni |
WRE-430D | E | 0-600 | Ci18Ni9Ni |

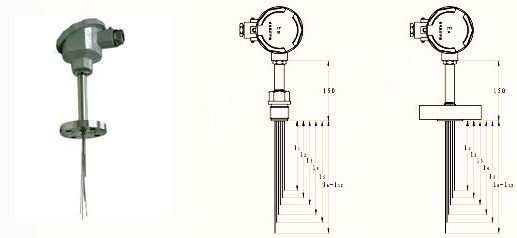

安裝固定形式
測溫點數 | M | D | H | h | SW | d |
2—6 | M27x2 | ￠40 | 28 | 5 | 32 | ￠20 |
7—12 | M33x2 | ￠48 | 33 | 5 | 36 | ￠34 |
測溫點數 | D | D1 | D2 | H | do | d |
2—6 | ￠105 | ￠75 | — | 5 | 32 | ￠20 |
7—12 | ￠115 | ￠85 | — | 5 | 36 | ￠34 |
選型須知
型號
分度號
精度等級
熱電偶點數
安裝固定形式
保護管材質
長度或插入深度
例：多點熱電偶，K型，3點。L級，固定螺紋M27X2,L1=1200,L2=1500,L3=2000,WRN-220D3I級L1=1200,L2=1500,L3=2000,螺紋M27x2
